Монтаж мансардных окон Velux

Мансардные окна Velux поставляются потребителю вместе с окладом, тепло- и гидроизоляцией, откосами. Вместе с этими сборочными единицами предоставляется и инструкция, которая подробно разъясняет, как установить мансардное окно Velux. Следовать инструкции обязательно в целях обеспечения долговечной и беспроблемной эксплуатации окна. Задача данной статьи пояснить основные положения этой инструкции.

к содержанию ↑

Установка мансардных окон Velux



Для правильной установки мансардного окна Velux проем в крыше должен быть больше габаритов окна на 45-50 мм по высоте и на 30-40 мм по ширине.

Монтажные работы по установке окна Velux

Монтажные работы

Если вы устанавливаете окно изнутри мансарды, то необходимо вынуть из рамы окна створку со стеклопакетом. Если ведете установку с крыши, то это не обязательно.

Окно поставляется со специальными крепежными пластинами, часто также именуемыми «кляммерами». Ими окантовывают углы оконной коробки и привинчивают шурупами. Своими горизонтальными полками пластины ложатся на стропила и привинчиваются шурупами.

Монтаж оклада к окну Velux

Хорошо видны крепежные пластины

При больших габаритах окна (1400 мм и более) он комплектуется также центральными кронштейнами для фиксации к поперечным брусьям, установленным у нижнего и верхнего краёв оконной коробки.

Промежутки между окном и деталями кровли следует заполнять замазкой только на битумной основе: на силиконовой – нельзя.

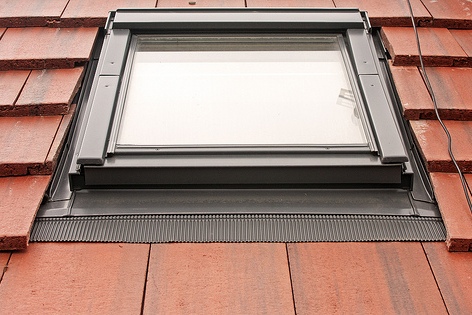

Оклад мансардного окна Velux – служит для соединения окна с кровлей. Представляет из себя алюминиевую раму, наружный профиль которой состоит из системы желобков для стока воды.

Бывает двух типов:

  • EDW 1000 – для профилированных кровель,
    EDS 0000 – для гладких кровель.
к содержанию ↑

Тепло- и гидроизоляция мансардного окна «Велюкс»

Так ведут установку гидроизоляции

Установка гидроизоляции мансардного окна Velux

Для тепло- и гидроизоляции мансардного окна Velux служит пакет комплектующих BDX 2000. В него входят:

теплоизоляционный уплотнитель из вспененного полиэтилена. Охватывает окно по периметру и устраняет «мостики холода».

гидроизоляционный фартук. Обрамляет окно и соединяется с гидроизоляцией кровли. Он выполнен из складчатого материала и поэтому плотно примыкает к любому виду обрешетки.

В комплект входит также дренажный жёлоб, который предназначен для сбора и отвода конденсата, который появляется в подкровельном пространстве над окном. После его монтажа гидроизоляционный фартук размещают так, чтобы вода из дренажного желобоа собиралась в фартуке и стекала из подкровельного пространства наружу, вниз по кровле.

Монтаж оклада начинают с нижней планки и затем ведут снизу – вверх. Он служит для защиты и фиксации гидроизоляционного фартука и уплотнителя. После установки оклада можно поставить на место створку окна (если она вынималась).

к содержанию ↑

Установка откосов к мансардному окну Velux

Раскройка откосов

Подготовка к монтажу откосов

Третий комплект сборочных единиц – это откосы.

Это планки, предназначенные для обрамления окон изнутри – образования расширяющегося раструба от окна внутрь комнаты.

Используются откосы LSC глубиной 40 см и LSD глубиной 50 см. Кроме того, есть откосы серий LLC, LVI для некоторых специальных типов окон – карнизных и т.п.

К откосам LSC и LSD прилагается шаблон и стусло.

Так производится установка откосов к окнам Velux

Так производится установка откосов

Шаблон позволяет, не прибегая к замерам, определить угол наклона крыши и выбрать правильное расположение верхнего и нижнего откосов. Считается, что для лучшей циркуляции теплого воздуха верхний откос должен идти параллельно полу, нижний – перпендикулярно.

Стусло помогает без замеров и разметки опилить откосы под нужным углом.

Кроме того, в комплект входит пароизоляционная плёнка BBX 0000, скотч и бутиловый герметик.

После утепления гнезда под откосы плёнка накладывается на утеплитель и приклеивается герметиком к окну.

Монтаж откосов Velux в сборке

Монтаж откосов в сборке

Скотч служит для соединения плёнки с пароизоляцией кровли.

Все четыре откоса собираются как отдельная сборочная единица, «защёлкиваются» на замки и вставляются в гнездо до смыкания с рамой окна. Промежуток между откосами и стеной закрывается наличниками.

Выше схематично описан наиболее простой вариант установки мансардных окон «Велюкс». Есть и более сложные варианты. Например, комбинированного монтажа сразу нескольких мансардных окон: в ряд или друг над другом. Также – монтажа мансардных окон «Велюкс» на крыши с криволинейной формой и тому подобных случаев.

к содержанию ↑

Стоимость установки мансардных окон «Velux»

Схема стока воды по окладу  Velux

Схема стока воды по окладу

Согласно прайсу компании «Еврофасад», установка мансардного окна обойдётся в 4500 руб., врезка в крышу – 5500 руб. Установка шторки – 700 руб.

По прайсу компании «Кровельные решения» установка мансардного окна в ходе кровельных работ стоит 2500-3800 руб., в готовую крышу – 3800-5500 руб.

Нет оснований полагать, что у других компаний расценки будут сильно отличаться от вышеприведенных.

Судя по опросу покупателей мансардных окон Velux, работники строительно-монтажной отрасли с удовольствием установят окно в крышу в свободное от работы время за 2-3 тыс. руб.

к содержанию ↑

Ремонт мансардных окон «Велюкс»

Ремонт окна Velux

Ремонт

Компания Velux постоянно обновляет свою продукцию, в том числе с вводом в оборот стеклопакетов с улучшенными энергосберегающими характеристики. В связи с чем рекомендует клиентам не тратить силы и средства на ремонт старых окон, а производить их замену.

Тем не менее, своими силами или силами приглашенных специалистов пользователь может выполнить некоторые виды ремонта мансардных окон «Велюкс»:

  • зачистку старого лакового покрытия и покрытие лаком вновь;
  • замену уплотнителя окна и оклада (если таковой имеется);
  • замену откосов.
Мытьё мансардных окон Velux

Мытьё окон Velux

Надо учитывать, что до 1998 г. окна Velux ставились ближе к поверхности кровли. В связи с чем при замене окон и окладов на новые придётся менять и глубину откосов – на 27 мм.

Для замены стеклопакета компания предлагает ремонтный комплект, включающий сам стеклопакет, герметик и инструкцию.

Порядок замены стекелопакета следующий:

вынуть створку из рамы и поместить ее на верстак, деревянный стол;

Так меняют окна Velux

Замена мансардного окна

снять накладки, прижимную рамку и вынуть стеклопакет;

вставить в створку новый стеклопакет и нанести герметик согласно указаниям в инструкции;

зафиксировать стеклопакет в створке прижимной рамкой и накладками;

вставить створку в раму мансардного окна.

При осуществлении элементарного ухода и вышеперечисленных видов ремонта окна Velux будут служить 10 и более лет.

Видео монтажа мансардных окон Velux можно посмотреть по адресу: http://www.youtube.com/watch?v=u8gnw98uiAE

Продолжение видео установки мансардного окна «Велюкс» тут: http://www.youtube.com/watch?v=DcLNPG7I0L4

Еще одно видео установки мансардного окна Velux можно посмотреть здесь: http://www.youtube.com/watch?v=4p_He1nsDPw

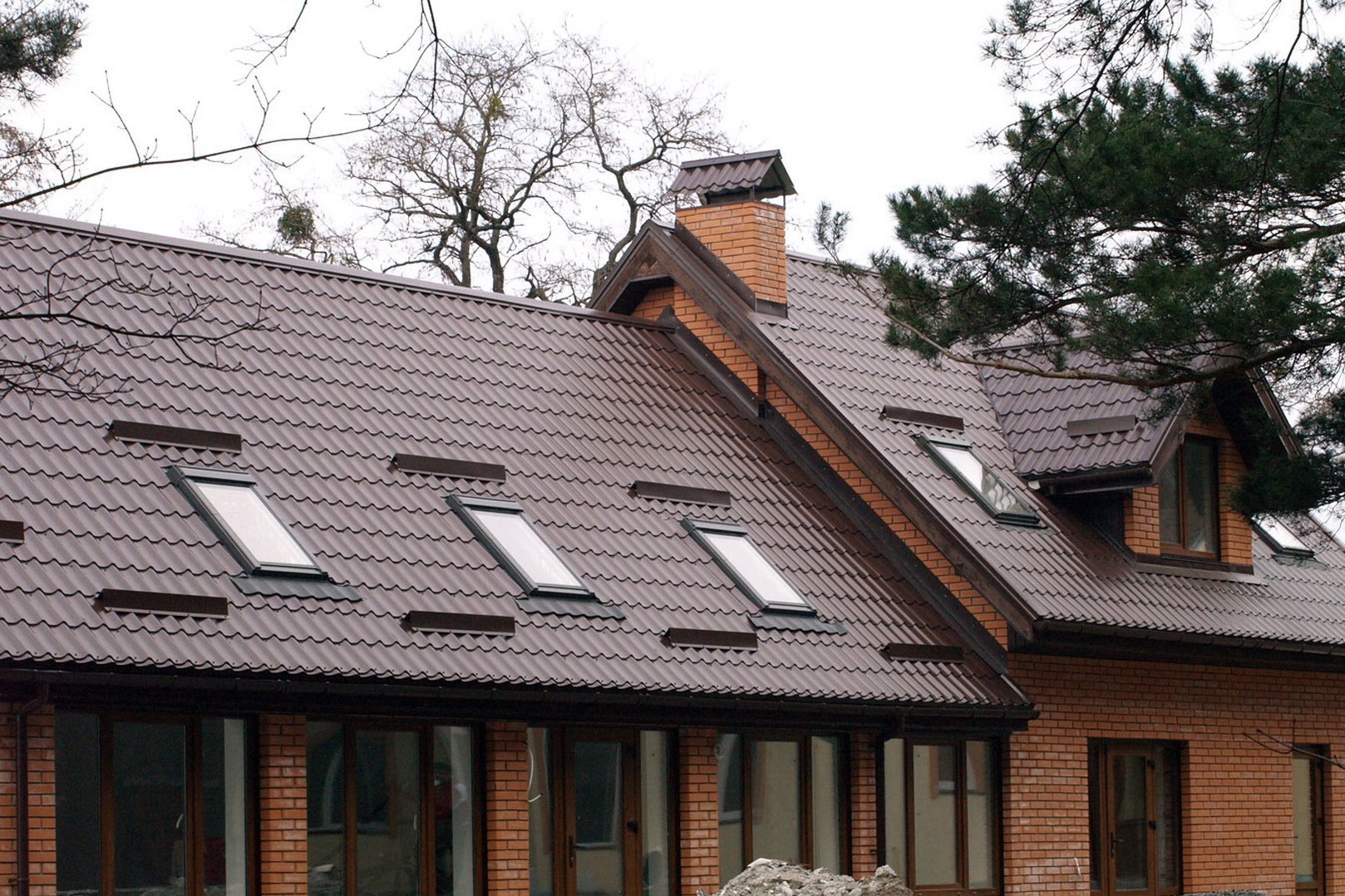

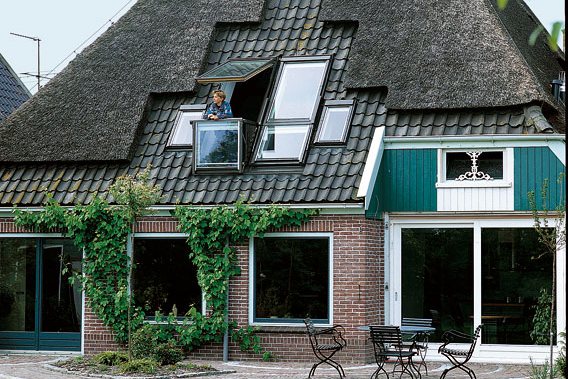

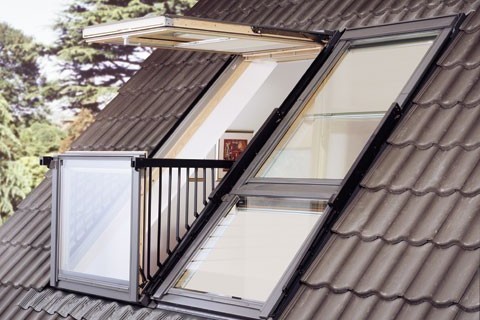

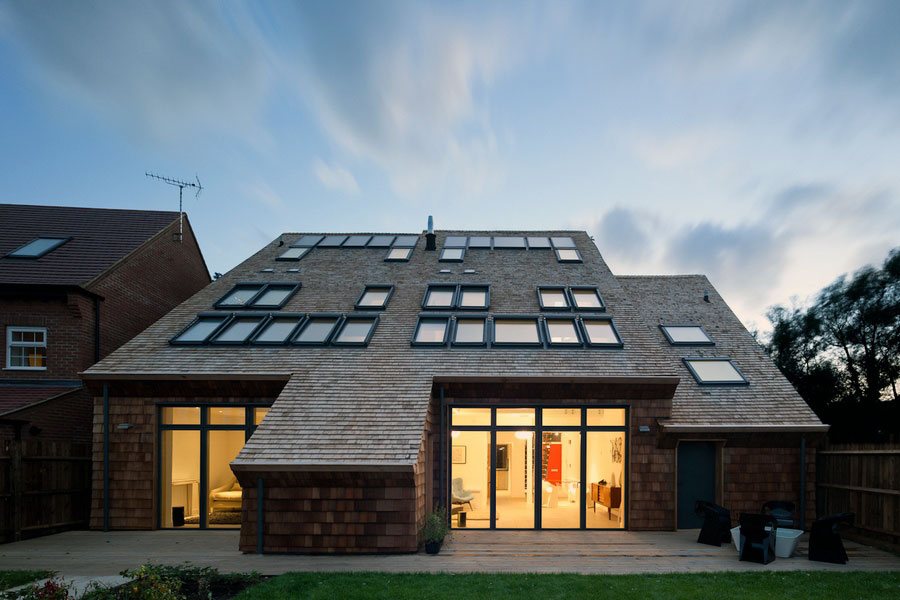

Галерея фото мансардных окон Velux
