Виды фасадного остекления

Виды фасадного остекления можно классифицировать по нескольким признакам. Оно может быть «теплым» (с низкой теплопроводностью), или «холодным». Или «переходным», когда проёмы в стенах (оконные и др.) закрывают «теплым» остеклением, а глухие стены – «холодным», блокируя переходы между разными видами остекления при помощи термоизоляционных вкладышей.

Классификация видов фасадного остекления по материалу несущих профилей

Остекление деревянным профилем

Фасадное остекление может классифицироваться по материалу примененных профилей.

Наиболее распространено алюминиевое фасадное остекление, но оно может быть и комбинированным – со стальной арматурой внутри алюминиевых профилей, или усиливающим стальным каркасом; с деревянными декоративными накладками на алюминиевые профили, или на деревянных рамах (допустим, при фасадном остеклении коттеджей).

На нашем сайте имеется серия кратких, но достаточно подробных описаний разных профильных и безрамных светопрозрачных конструкций. Статья «Стоечно-ригельное остекление фасадов» расскажет вам о наиболее популярном и базовом для многих других способе облицовки зданий
А вот наиболее продвинутым на настоящий момент из всех профильных систем считается структурное остекление фасадов
Промежуточное положение занимает полуструктурное остекление фасадов. Подробнее о нем здесь: https://oknanagoda.com/steklo/osteklenie-steklo/fasadnoe/semi-structural.html

Наиболее известный производитель комбинированных фасадов – германская фирма Raico.

Распространена также

Классификация по способу формообразования фасада

Обычно выделяют следующие фасадные системы остекления:

Стоечно-ригельные фасады

Стоечно-ригельная фасадная конструкция

Представляют собой несущую конструкцию, образованную вертикальными профилями – «стойками», и горизонтальными – «ригелями». Снаружи к ним крепится листовое стекло, стеклопакеты или же непрозрачные панели. Например, алюминиевые.

Крепление стекла (стеклопакетов, панелей) к несущим профилям осуществляется при помощи прижимных планок, которые сверху прикрываются декоративными накладками, «капотами».

Утепление производится за счет использования многослойного остекления, внедрения уплотнителей, прокладок, а также установки в алюминиевые профили «терморазрывов» из изоляционного материала – как правило, армированного стекловолокном полиамида.

Структурное остекление

Структурный фасад

Системы остекления фасадов, в которых профили полностью скрыты стеклом, называются структурными. В этом случае крепление стекла (стеклопакетов) к профилям осуществляется при помощи клея-герметика. Над поверхностью остекления не выступают никакие детали.

Полуструктурное остекление

– вариант структурного остекления, при котором листы стекла или стеклопакеты крепятся не при помощи клея, и при помощи штапиков, которые минимально «перекрывают» наружную поверхность светопрозрачного элемента.

Полузакрытая стоечно-ригельная система

Полузакрытая система остекления

Представляет из себя комбинацию стоечно-ригельной и структурной систем остекления. В ней прижимные планки устанавливаются только горизонтально или вертикально. В перпендикулярном направлении швы заполняются герметиком (обычно – под цвет стекла) или уплотнителем. Декоративные накладки часто имеют форму «гребня», подчеркивающего «векторность», направленность остекления.

Витражное остекление

В этом случае используются профили, позволяющие производить фасадное остекление дома изнутри, из внутренних помещений здания. Это удобно при строительстве высотных зданий.

Элементное или модульное остекление

Модуль остекления

В принципе, так может называться любой вид остекления, отдельные части которого, или «элементы», собираются на заводе, в виде модулей доставляются на стройплощадку и там собираются в готовый фасад. Благодаря тому, что в заводских условиях осуществлять производство фасадного остекления удобнее, модульные конструкции обладают более точной геометрией, лучшими изоляционными свойствами.

Как правило, компании-производители стремятся разрабатывать особые профили для элементного остекления, более удобные для работы с ними в заводских условиях и сборки модулей на стройплощадке.

Спайдерное остекление

Разновидность остекления, при котором листы стекла или стеклопакеты крепятся не к профилям, а к особым кронштейнам – «спайдерам». Названы они так потому, что напоминают паучьи ножки («spider» по-английски – паук), торчащие из стены (или из лицевой поверхности того же алюминиевого профиля, или какой-либо иной несущей конструкции) и поддерживающие стекло.

Спайдерный вид остекления

Рабочая часть спайдера представляет собой штырь, проходящий сквозь стеклянный лист либо стеклопакет, с резьбой на конце. На эту резьбу навёртывается «монетка» – специальная гайка, доступ к резьбе которой имеется лишь с одной стороны: другая сторона «монетки» декоративная.

Продолжим знакомство с различными системами остекления фасадов. Статья «Витражное остекление — что это такое и где оно используется?» расскажет вам об одном из технологических приёмов, значительно облегчающим остекление высотных зданий
А вот элементная технология фасадного остекления облегчает работу путем переноса основных технологических операций со строительной площадки в заводской цех l
О спайдерном остеклении читайте здесь: https://oknanagoda.com/steklo/osteklenie-steklo/fasadnoe/spider-vitrification.html

При спайдерном остеклении вот эти декоративные части «монеток» только и видны поверх сплошной стеклянной поверхности. Никаких других видов крепежа, прокладок или уплотнителей между листами стекла или стеклопакетами не предусматривается.

Спайдерное остекление фасада

Хотя в специальной литературе и встречаются утверждения о том, что спайдерное остекление может быть «теплым», на практике в России реализацию этого решения наблюдать не приходилось. Задача осложняется еще тем, что общепринятый способ избежать растрескивания стекла от напряжений, возникающих при контакте листов  от теплового расширения, – это оставлять зазор между ними.

Спайдерное остекление входной группы здания

Хотя эксперты и утверждают, что температурное расширение можно компенсировать особым («плавающим» или «шарнирным»!) креплением спайдеров в несущих конструкциях.

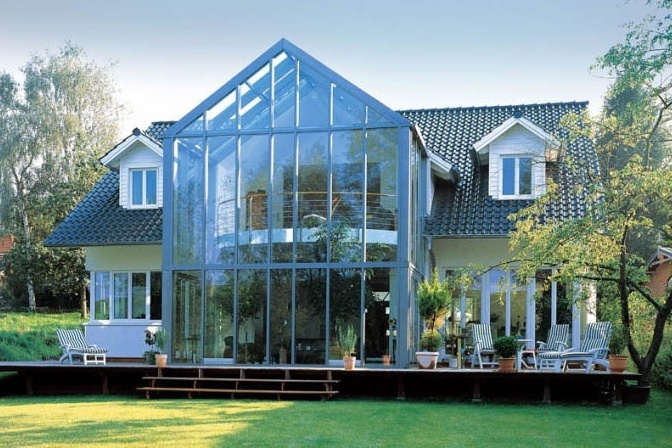

Спайдерные конструкции часто используются, например, при фасадном остеклении коттеджей, когда надо создать изящную, «воздушную» веранду или другое неотапливаемое помещение. При строительстве крупных зданий спайдерное остекление популярно для монтажа входных групп – в чем-чем, а в декоративных достоинствах «спайдерам» не откажешь.

А любой желающий может познакомиться с ним вплотную, полюбовавшись на стеклянное ограждение лестниц или балконов на каком-нибудь культурном объекте типа театра или выставочного павильона: устройство этого ограждения вполне аналогично спайдерному фасадному остеклению.

Планарные и вантовые конструкции чаще всего используются в качестве панорамного остекления больших фасадных площадей. Подробнее о нём рассказывает статья на нашем сайте «Панорамное остекление для русских широт»
О некоторых сложностях, связанных с внедрением в фасадные системы фрамуг, окон, пожарных люков, вы можете прочитать в заметке, посвященной автоматическим окнам
Подробнее о том, что представляют из себя пожарные люки, двери для выхода на крышу и т.п. устройства можно прочитать в статьях, посвященных мансардным окнам. Например, здесь: https://oknanagoda.com/okna/mansardnie/roto.html

Вантовое остекление

А недостаток спайдерного остекления заключается в том, что в него труднее, чем в профильные системы, внедрить функциональные элементы – фрамуги, створки, двери, вентиляционные люки и т.п.

В том случае, если спайдеры крепятся не к жесткой несущей конструкции, а к натяжной, в виде пространственной «паутины» из тросов, то такая система называется уже вантовым остеклением («ванты» – это особые расчалки для крепления корабельных мачт).

Планарное остекление

Иногда спайдерное остекление также именуют «планарным» (от английского «plane» – плоскость», «несущая поверхность»).

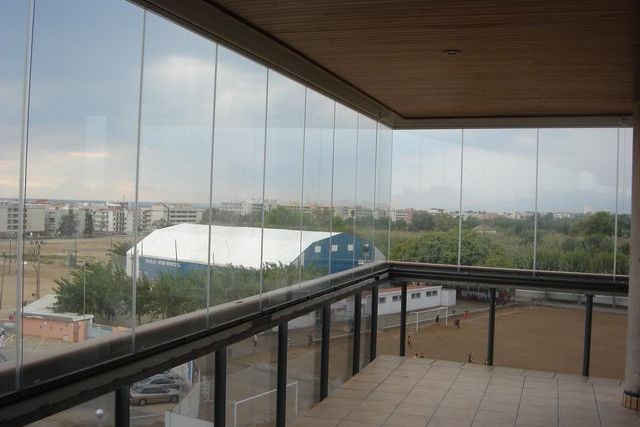

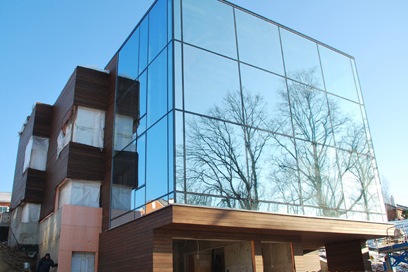

Наверняка есть и другие виды фасадного остекления – например, безрамное, с использованием jumbo-стекол – то есть особо больших стеклянных полотнищ. Но применяются такие варианты реже, чем выше перечисленные, упомянуть же все изыски архитектурной мысли в одной статье невозможно. Поэтому мы просто предложим читателю

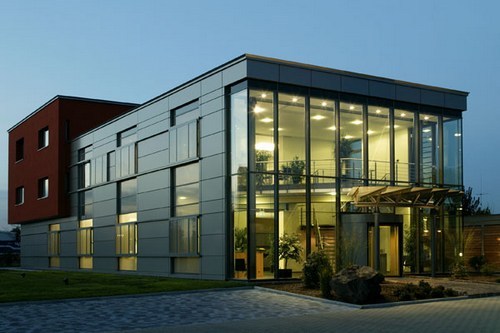

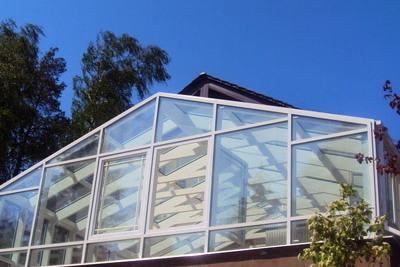

Галерею фото фасадного остекления
